远程抄表系统设计方案

远程抄表现场常用的有四种抄表方案分别是RS485抄表方案、载波抄表方案、RS485转载波抄表方案以及无线NB抄表方案。针对每个客户现场制定对应的现场方案,可以用485方案、半载波方案、全载波方案、无线NB方案单独或组合使用,从而制定出最符合现场的方案,给客户以最方便、最经济、最实用的感受。

远程抄表系统设计方案

一、载波方案项目设计

载波方案主要通过电表使用载波通信方式在电力线中进行传播,从而连接每块电表,然后集中器上的载波模块通过载波通信方式在电力线中进行数据收集每块电表的电能值、电流、电压等数据,进行数据汇总通过电力线使用载波方式上传到集中器,然后集中器通过GPRS通信的方式上传到主站,再通过阿里云进入到智慧能耗系统进行数据和费用的计算,客户的信息推送等。

优势:这种载波抄表方式不需要重新架设网络,只要连接电线,就能进行数据传递,传输稳定,传输快,安装简单,布线简单。

远程抄表系统设计方案

二、RS485方案项目场景设计

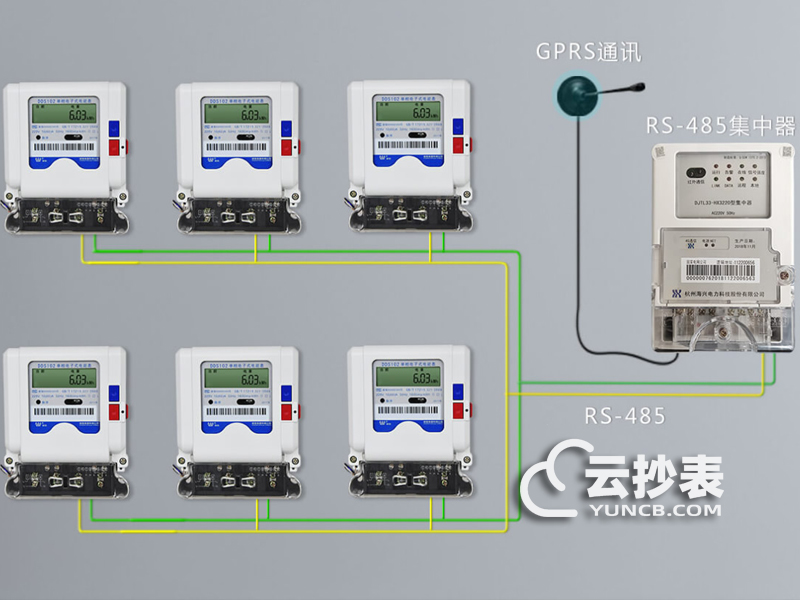

485系统原理:485方案主要通过485线使用手拉手方式并联每块电表,然后集中器通过485线采集每块电表的电能值、电流、电压等数据,然后集中器通过GPRS通信的方式上传到主站,再通过阿里云进入到智慧能耗系统进行数据和费用的计算,客户的信息推送等。

优势:适用于电表集中安装的场合,RS485通讯方案应用于小范围电表集中安装的场合,电表价格实惠,电表都自带RS485通讯接口,无需昂贵的模块,所以单价会实惠很多,集中器投入少,理想状态中集中器可以接256台电表,这个要看情况而定,如果集中器和电表之前的距离过长的话,就需要增加施工成本。

三、RS485转载波抄表方案设计

半载波系统原理:半载波方案主要通过485线使用手拉手方式并联每块电表,然后采集器器通过485线采集每块电表的电能值、电流、电压等数据,进行数据汇总通过电力线使用载波方式上传到集中器,然后集中器通过GPRS通信的方式上传到主站,再通过阿里云进入到智慧能耗系统进行数据和费用的计算,客户的信息推送等。这个抄表方案综合和RS485有线抄表方案和载波抄表方案的有点,既节省成本,现场施工也没这么复杂。

远程抄表系统设计方案

四、NB无线方案项目设计

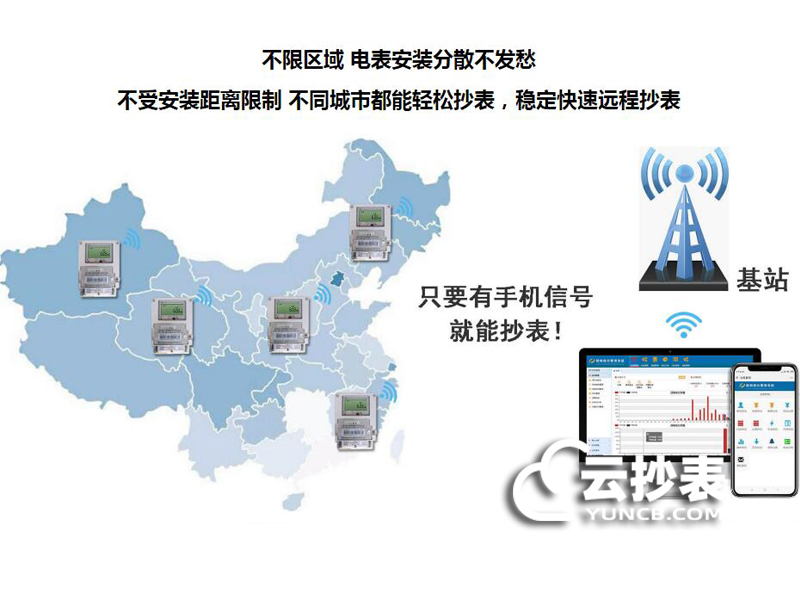

现在市面上我们最常用的就是NB无线抄表方案原理主要是由电表里面的NB模块采集电表数据,并通过无线网络将数据传输到中心服务器; 数据存储及处理展示:主要包括数据服务器、应用服务器、监控大屏等部份组成。主要负责对前端采集返回的数据进行存储、分析、展示等操作。无需集中器,直接靠电表里面的NB模块进行通讯,模块里面插一张流量卡,只要第三方运营平台(移动、电信、联通)有信号就可以进行通讯,非常的方便。

优势:施工方便,直接通讯云平台,无需集中器

缺点:价格比较贵,如果台数比较多,需要考虑成本问题。
